ANSA阵列空间模型网格技术

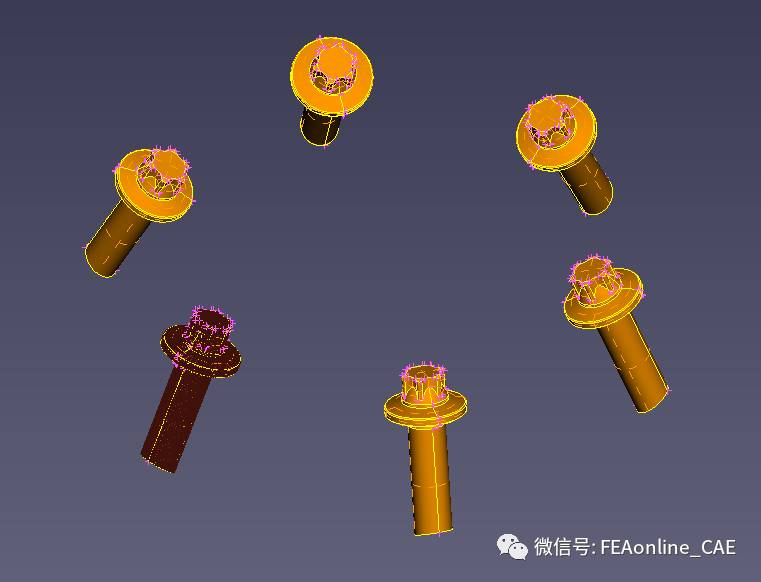

        对于重复结构的模型的六面体网格划分,在ANSA中只需要对其中一个部件进行操作,划分六面体网格,然后通过Translate,Rotate,Symmetry或者Transform等命令来完成其他部件的网格,这样避免了许多重复操作,减少了网格划分时间,同时能够保证相同结构模型网格的一致性。

 Symmetry

        Symmetry通过对称面来进行镜像复制(同样适用于移动模型),镜像时,可以有多种方法

    ①关于一个点镜像;

    ②关于两个点确定的轴镜像;

    ③关于三个点确定的面镜像;

    ④关于一个面的镜像;

    ⑤关于工作平面的镜像;

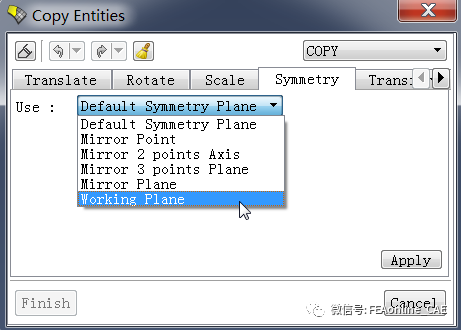

界面如下图示:



        下图是方法⑤,选择Working Plan选项,然后在视图区选择xoy平面,完成复制。

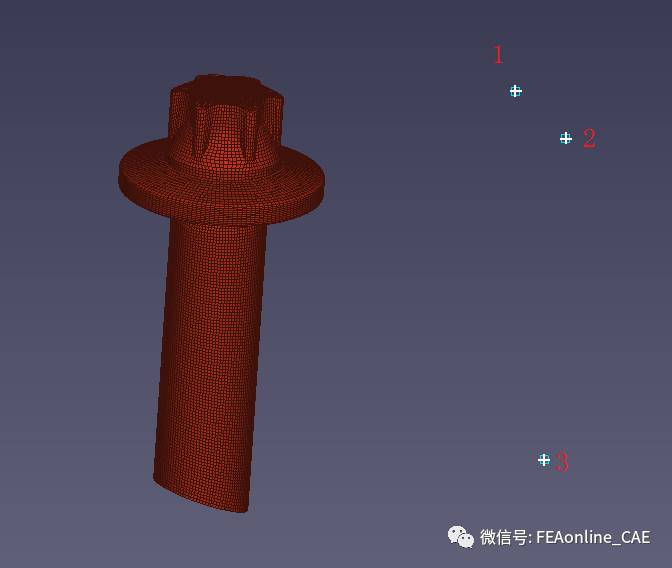

        下图是方法③,自定义选择不在同一条直线上的3个点,确定一个平面,完成复制。



        使用方法③时,所需的三个点可以直接在试图区域选择,也可以在参数设置界面上直接输入三个点的坐标,界面如下图:



Transform

        对于一些同时需要经过平移、旋转、镜像才能完成的复制,可以使用Transfor一个步骤就可以完成。



        在模型几何上3个不同的点1、2、3,再选择其他相同结构模型上与之完全对应的3个点1’、2’、3’。

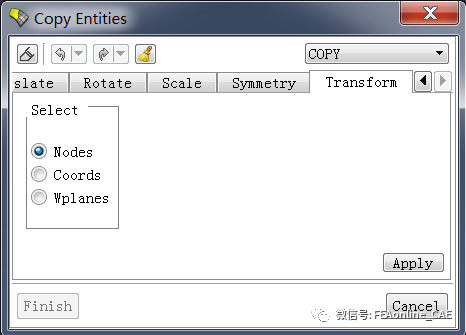

    上图为Transfor界面。

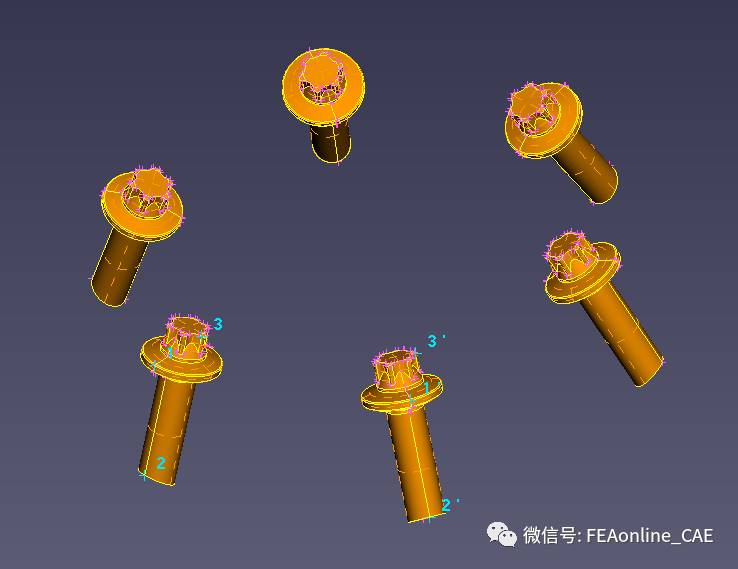

下图为视图中选择六个点1、2、3和1’、2’、3’。

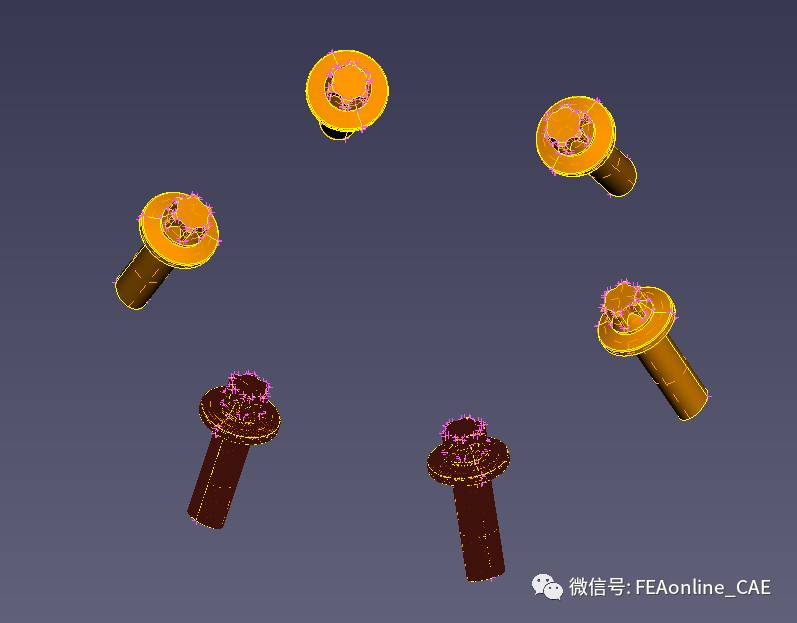

下图为复制完成后结果。
