图解儿童桡骨头、颈骨折分型与治疗

2023-04-19 23:50:29

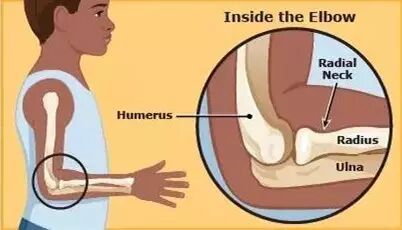

解剖与流行病学


骨骺与干骺端在儿童期还没有完全闭合，承受外力能力较弱，相对桡骨头骨折，桡骨颈骨折更好发于儿童。因为有较厚的软骨帽，90% 桡骨近端骨折为颈部和干骺端，很少涉及桡骨头，占肘部骨折的 5％ 至 8.5％。通常有伴生骨折，包括鹰嘴、冠突和肱骨内上髁骨折。


临床表现


通常有疼痛，压痛，肘关节横径肿胀与前臂旋转受限（旋前 or 旋后）。畸形通常不是一个典型体征，除非合并相关损伤（例如肘关节脱位，尺桡骨骨干骨折）。


常用分型的历史沿革

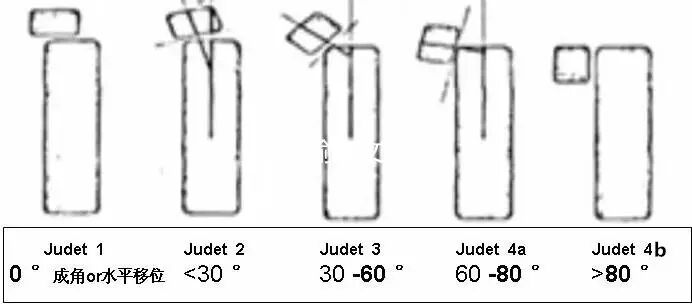

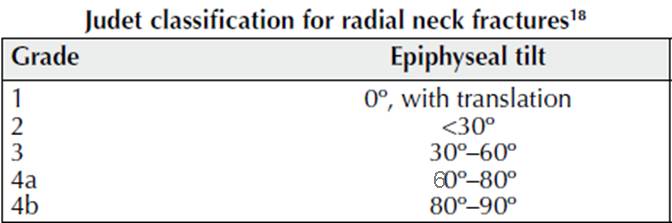

Judet 分型（成角、移位）





1962 年 Judet 和同事根据 X 线片测量桡骨头骨骺或桡骨颈成角移位的严重程度制定 Judet 分型。


  • Type I：0 度或水平移位；


  • Type II：<30 度，移位<横径的1/2；


  • Type III：30-60度，移位>横径的1/2；


  • Type IV：60-90度，完全移位。


Salter-Harris 分型（骨骺损伤程度分型）


1963 年 Salter 和 Harris 根据受伤机制及预后将骺板损伤分型，该分型对判断骨折严重程度，指导治疗与判断预后经典且实用，下面是两种记忆方法。

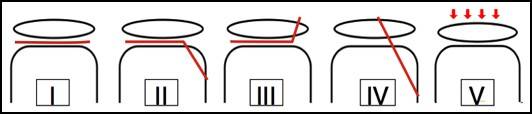

图示记忆法：

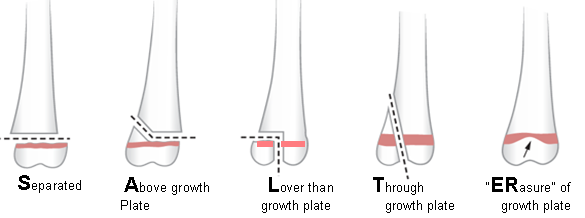

字母记忆法：


1.SEPARATED（骺板分离） (the bone and the growth plate have come apart) – but it actually looks normal on x-ray (you can only tell on physical exam).

2.Fracture ABOVE（骺板上骨折） the growth plate.

3.Fracture LOWER （骺板下骨折）(below) the growth plate – fracture extends to the articular surface.

4.Fracture THROUGH （贯通骺板）the growth plate.

5.Fracture ERASING（骺板挤压）/compressing/squashing the growth plate.


Chambers 分型（损伤机制分型）

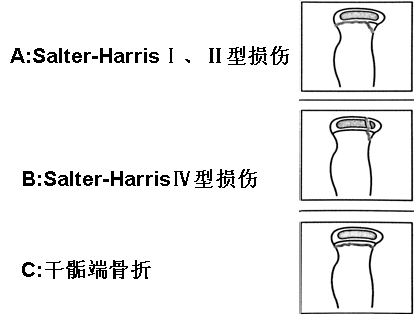

在 Jeffery 分型的基础上，结合 Salter-Harris 分型并加以综合和补充，确定为 Chambers 分型，进一步阐述了骨折损伤的机制和解剖特点，完善相关的分型。Chambers 分型根据骨折平面所在位置把外翻型骨折分为 3 个亚型：



  • A型：桡骨近端骺板 Salter-HarrisⅠ、Ⅱ型损伤；


  • B型：桡骨近端骺板 Salter-HarrisⅣ型损伤；


  • C型：桡骨近端干骺端骨折。

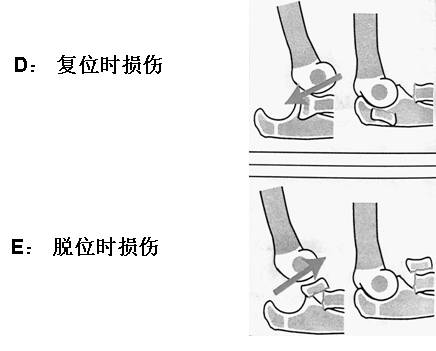

骨折合并肘关节脱位：


  • D 型：复位时损伤；


  • E 型：脱位时损伤 。


O’Brien 分型（成角分型）

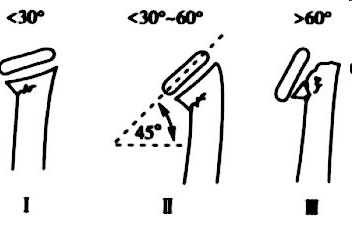

1965 年，O’Brien 根据桡骨头骺向外下倾斜角度大小分为三级：倾斜<30°为轻度移位，30°～60°为中度移位，倾斜>60°为重度移位。目前临床上主要通过桡骨头颈骨折的移位倾斜角度来确定 O'Brien 分型，进而指导临床采用保守复位抑或手术切开复位。


Steele-Graham分型（成角、移位）

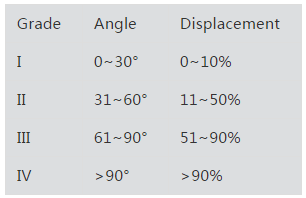

1992年，Steele 和 Graham 将骨折的成角和移位相结合，把儿童桡骨颈骨折的严重程度分为四级：1 级成角 0°～30°，移位≥10%；2 级成角 30°～60°，移位>10% 而 ≤50%；3 级成角 61°～90°，移位>50% 而≤90%；4 级成角>90°，移位>90%。


该骨折分型通过移位和成角的程度来判断骨折严重程度，对于判断预后，指导治疗和后期的功能锻炼具有重要作用。


AO 分型（解剖结构分型）




认为 Judet 分型虽广泛运用，但不可靠，AO 分型对干骺端、骺板损伤进行区分，分为（a）无移位骨折。 （b）至 50% 移位骨折。 （c）超过 50％ 移位骨折。 （d）涉及骺板（Salter-Harris I or II 型骨折）或干骺端骨折。



儿童桡骨头、颈部骨折的影像学检查



在分类损伤之前，正确的影像学检查是避免漏诊、误诊的关键！

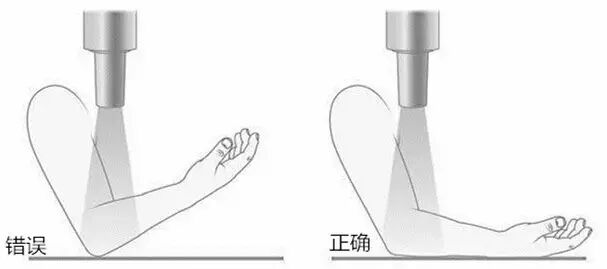

X线片







虽然桡骨颈有高达 12 度的外翻角，但是桡骨头应该在每个角度均指向肱骨小头，在桡骨干与肱骨小头的中心连线上。



造影


桡骨头骨化中心尚未显示或显示不清的骨折，常常需要利用造影显示。

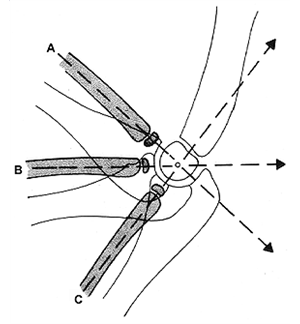

经外侧入路进行肘关节造影术的进针点及进针方向，解剖标志 1- 肱骨外侧髁，2- 桡骨头，3- 尺骨鹰嘴

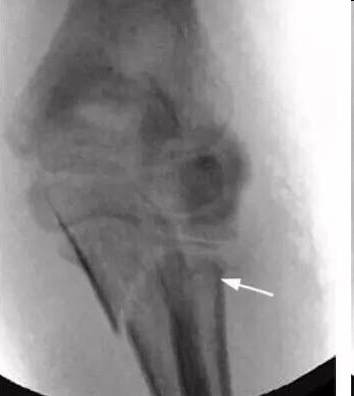

6 岁患者发生 Monteggia 骨折，肘关节造影术术中前后位透视可见经闭合复位后的桡骨颈骨折（白色箭头）和尺骨鹰嘴骨折



7 岁患者发生桡骨颈移位性骨折，肘关节造影术术中前后位透视可见关节线，并可帮助骨折获得满意复位（造影相关文字及图片摘引：Nowicki 关节造影术在小儿骨科的应用.林超文译）



CT&MRI

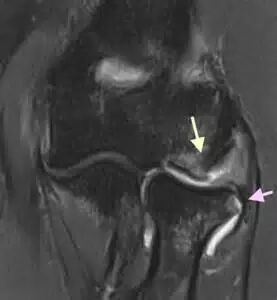

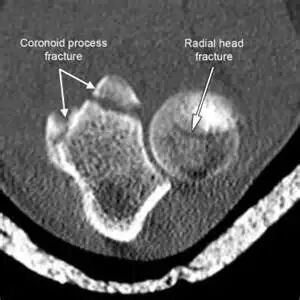

偶尔我们需要利用CT或MRI





发生此类损伤，怎样告诉家长？墨尔本皇家儿童医院的健教指南，是一个很好的简便参考。


The Royal Children's Hospital Melbourne

骨折类型

教育管理

后续治疗

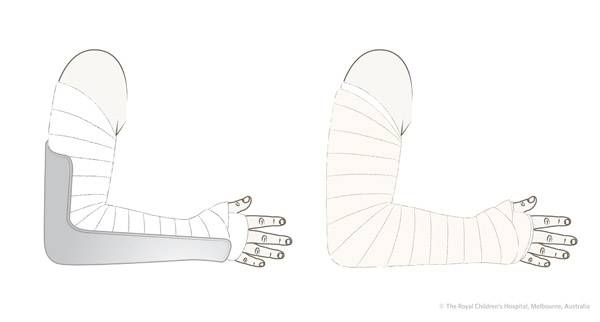

小于10岁，单一骨折，轻度移位或成角（≤30 度成角, <10%翻转）带肘板吊带肘关节屈曲90度、前臂中立位固定3周    1周后骨科门诊X片复查
其他类型骨折  求助最近的有急诊服务的矫形骨科，进行闭合或者切开复位 根据就诊骨科安排


治疗的选择

早期 临床上喜欢按照 O'Brien 分型，指导临床。

1

小于 30 度，无需复位，石膏固定三周。


小于 30 度成角或者闭合复位后仍残留 30 度以内的成角、3mm 以内的移位都是可接受的，屈肘 90 度，前臂中立位固定 3 周


2

30-60 度的中度成角，急诊室试行清醒镇静下闭合复位。

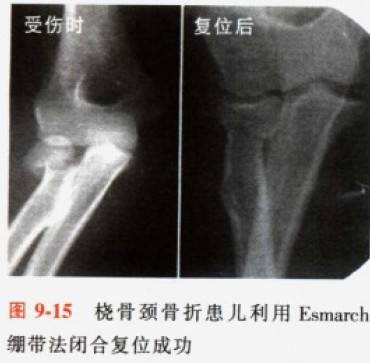

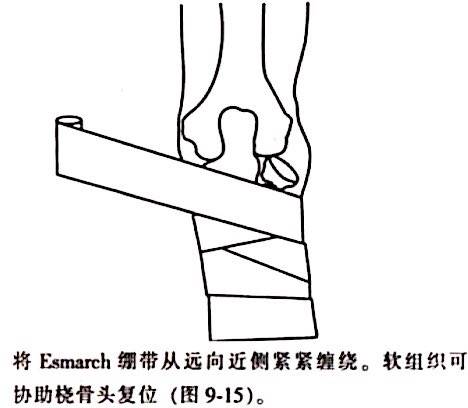

Esmarch复位法

1871年德国军医总外科医生Esmarch发表以他名字命名的绷带

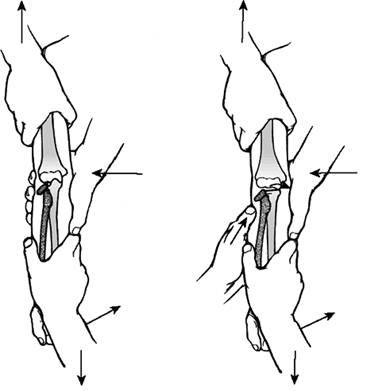

常用的 Patterson 技术，理论易懂、技术易掌握

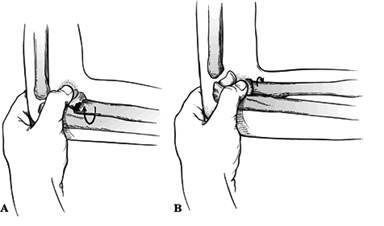

Israeli 技术

被推崇的 Israeli 技术，如获得最大限度的前臂旋转活动度，可衡量骨折复位是否满意，其接受性指标比 X 线片表现更为重要，但这个观点目前缺乏文献的支持。摘自《小儿骨科规避要略》

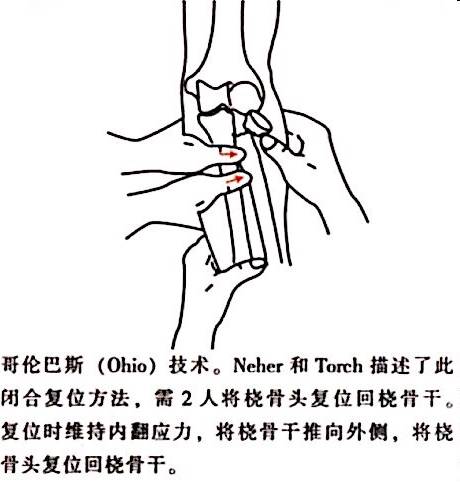

强调推挤桡骨干的哥伦巴斯技术


上述方法，单一使用，也可以联合运用（在闭合撬拨复位时仍然可以联合运用）


3

大于 60 度，手术室内复位，闭合仍不成功，尽可能经皮闭合复位，做好必要时性切开复位准备。

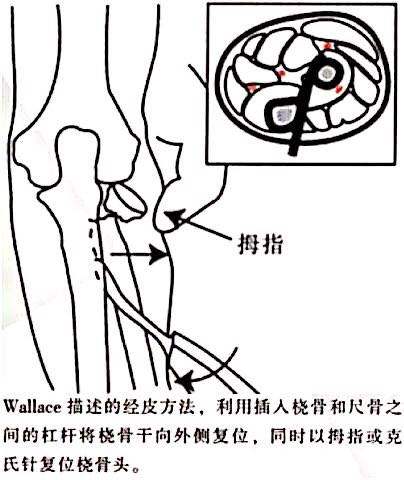

Wallace法

与哥伦巴斯技术都强调将桡骨干推向外侧

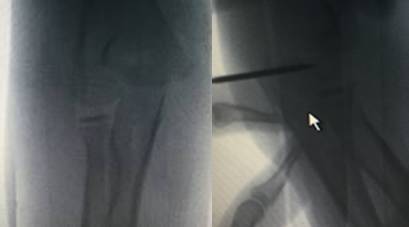

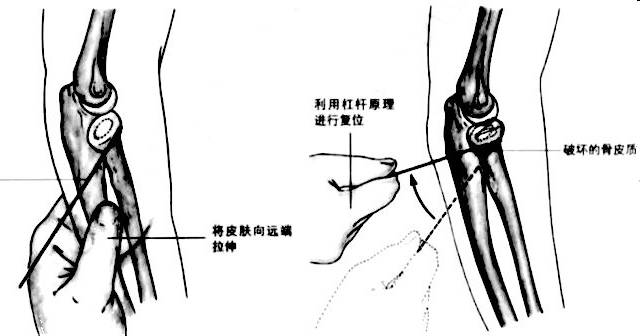

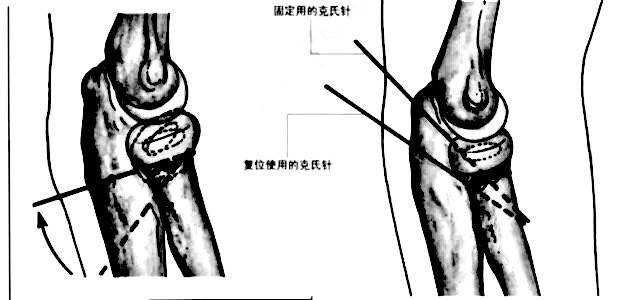

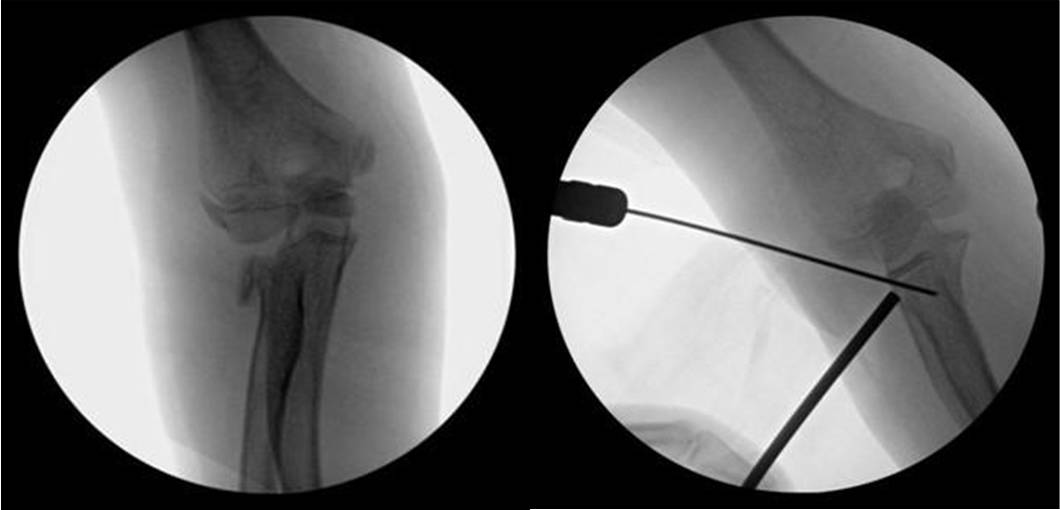

克氏针撬拨技术




摘自:《小儿骨折外伤 日本骨科新标准图谱》


顺行固定



逆行固定


虽然不推荐贯通肱骨小头与桡骨头，有时候可能比较容易获得稳定

（下图摘自湖南省儿童医院伍江雁医生课件图片）

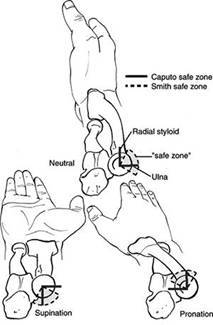

如果可能，克氏针放在非关节面的安全区域更好，Caputo 和他的同事推荐用桡骨茎突与 Lister 结节对应的这个近端范围为内植入物的安全区域。

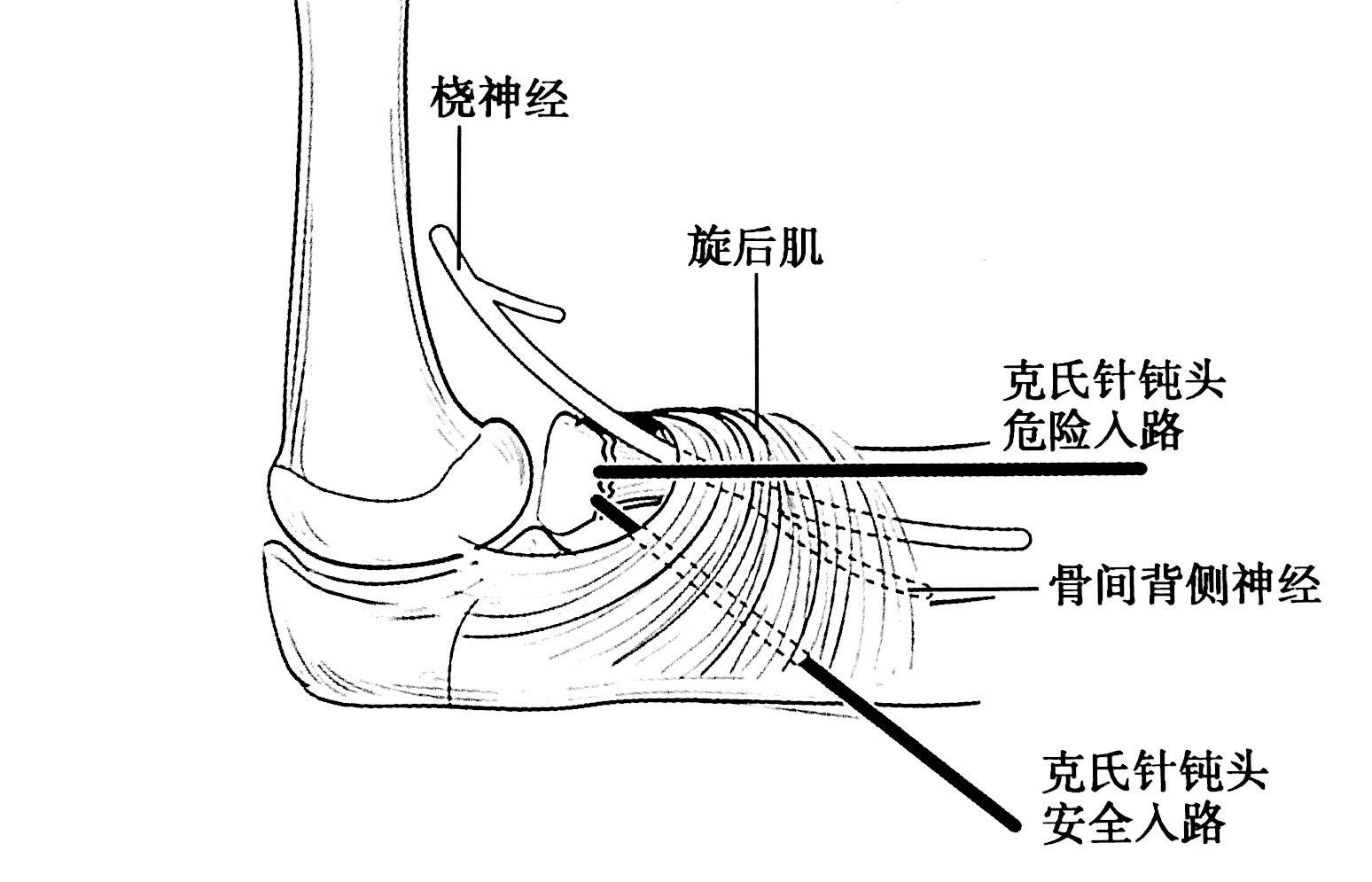

除了上述安全区的注意外，另外更应警惕损伤神经 图片摘自《小儿骨科规避要略》

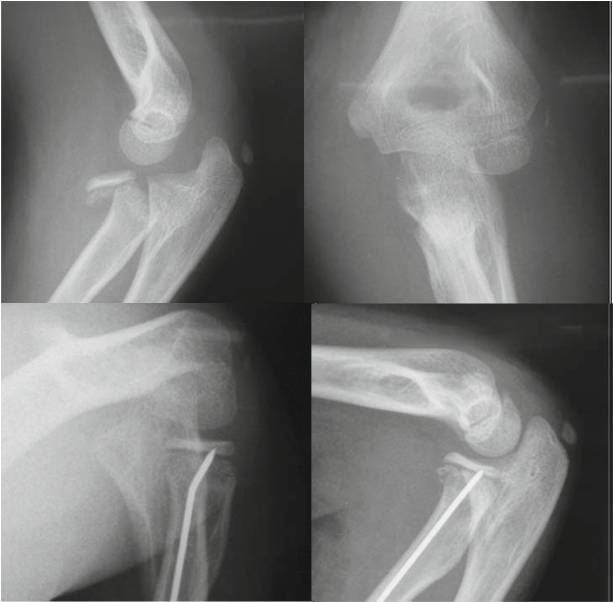

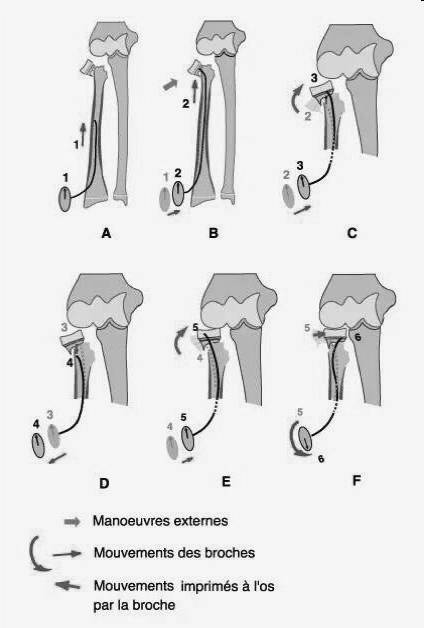

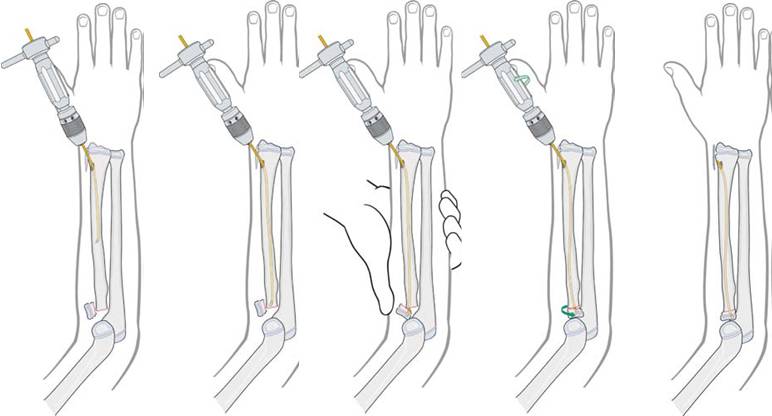

Metaizeau技术


可以单独使用 也可结合经皮撬拨技术与闭合复位的方法联合运用。

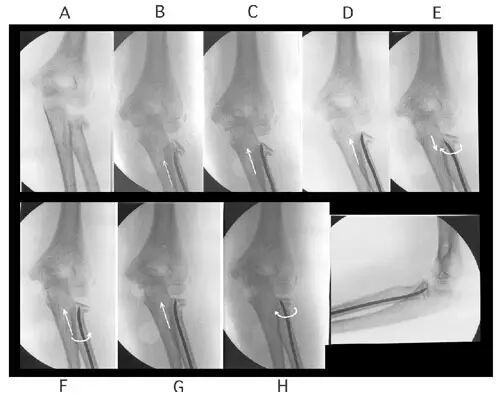

详细图解如下：

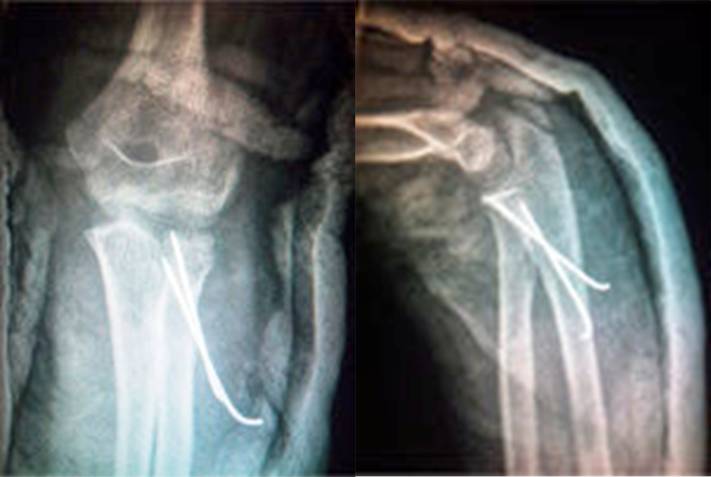

ESIN 复位骨折而且稳定骨折

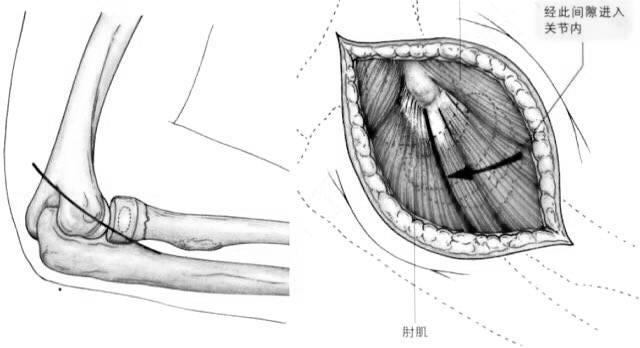

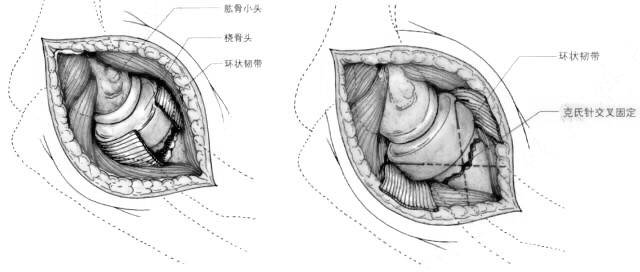

有时候需要接受切开复位



摘自:《小儿骨折外伤 日本骨科新标准图谱》


下面这是一个比较极端的例子，120 天的陈旧儿童桡骨颈骨折切开复位，同样获得满意的结果。

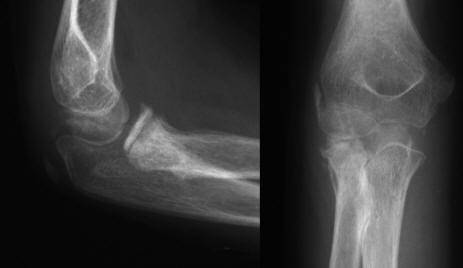

2 年后的 X 线片

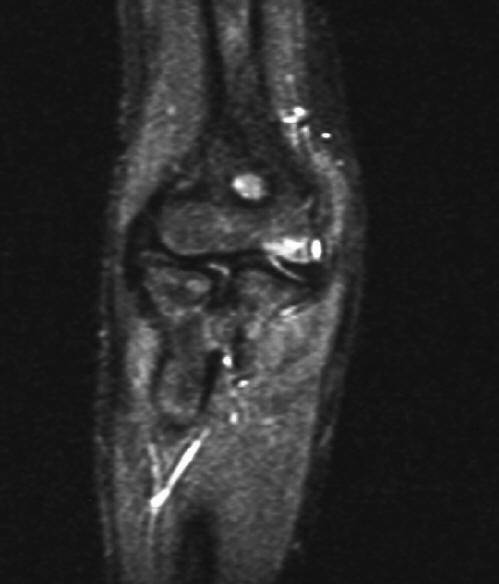

2 年后 MRI 未发现桡骨头坏死

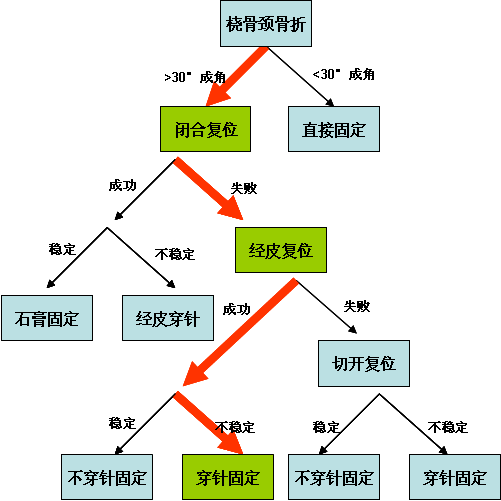

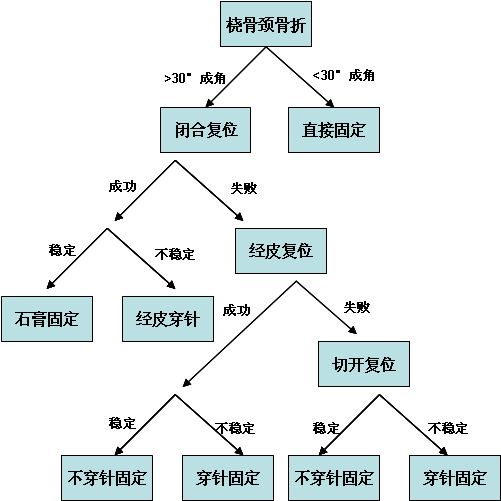

Timothy 等 1998 年提出儿童桡骨颈路线图更具实用性


路线图





分享笔者科室近期的一例典型病例

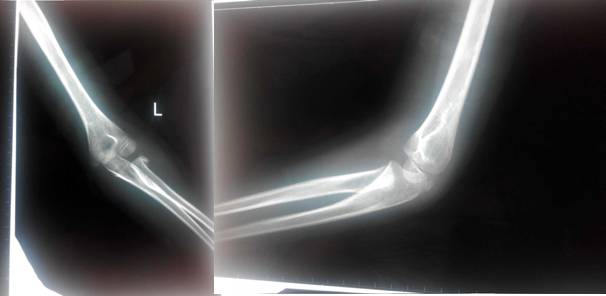

8 岁女孩桡骨颈骨折。




接近 90 度（>30度）成角的桡骨颈骨折，仍首先尝试 Patterson 与以色列法等闭合复位方法.

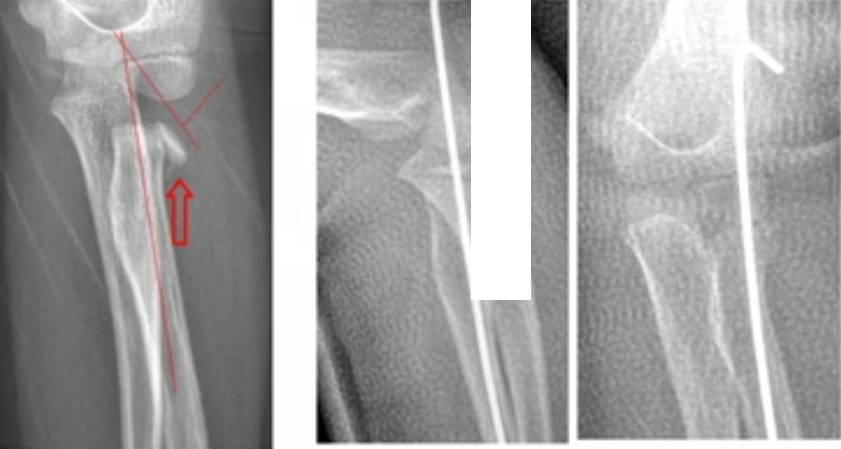

难推动倒斜下的桡骨颈，闭合复位失败，2.0 克氏针扁头经皮撬拨骨折断端，克氏针钝头复位骨折。



取出复克氏针，已经比较稳定，但侧片看见桡骨近端仍有轻微向后、外移位趋势，存在潜在不稳定。

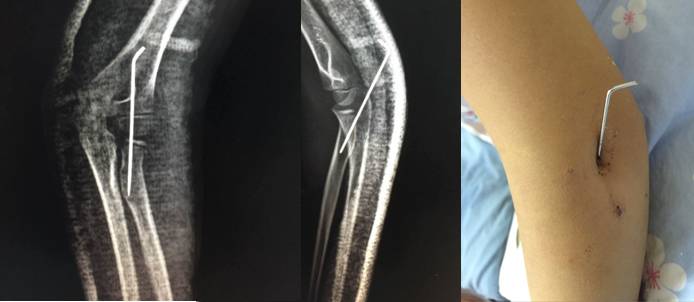

1.5 克氏针固定，避免向后外移位趋势（术后正、侧位X线片及置针的肘部外观）




很显然我们按红箭头走了 Timothy 的路线图。




本文作者：广西中医药大学第三附属医院柳州市中医院  王小芃  周建飞


编辑：刘芳

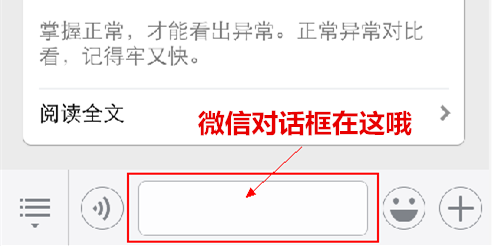

在微信对话框回复 绑定
