光伏项目的占地面积查询

2023-04-19 23:50:29

一、影响光伏项目占地的因素

       首先，必须确认，光伏项目的安装方式，固定式、平单轴、斜单轴、双轴，不同的安装方式，占地面积差异非常大。

        其次，必须明确，光伏的占地面积包含“光伏方阵场区”和“变电站”两部分。

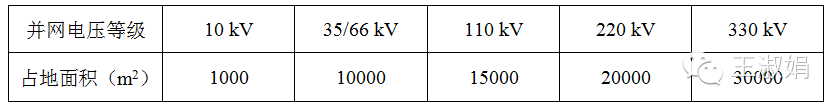

“变电站”的占地面积受电压等级的影响，10kV、35kV/66kV、110kV、220kV、330kV，不同的电压等级，变电占的占地面积肯定是不一样的。下表是不同电压等级变电站占地面积的一个大致数值。

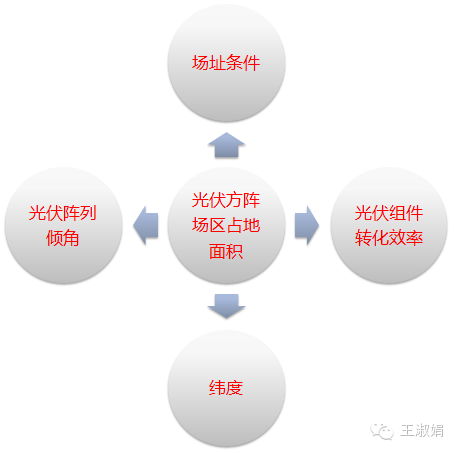

 以固定式的安装方式为例， “光伏方阵场区”的占地面积，受4个因素的影响，如下图。



1、“光伏方阵场区”的占地面积受“场址条件”的影响

如果是分布式“混凝土屋顶”和“彩钢瓦屋顶”的占地面积差别是很大的。一般情况下，相同安装量的占地面积，“混凝土屋顶”＞“彩钢瓦屋顶”。

如果是地面电站，土地分平坦土地、有南向坡度、有北向坡度三种情况，占地面积会有很大的差别。其他条件相同时，相同安装量的占地面积，有北向坡度＞平坦土地＞有南向坡度。

我们无法对所有情况进行一一说明，下文只能以“平坦土地”为例继续说明。

2、“光伏方阵场区”的占地面积受“光伏组件转化效率”的影响

“光伏组件转化效率”提高1%，“光伏方阵场区”的占地面积大约会减少5~9%。

3、“光伏方阵场区”的占地面积受“光伏阵列倾角”的影响

当其他条件相同时，“光伏阵列倾角”降低1°，“光伏方阵场区”的占地面积大约会减少0.5~2%。

4、“光伏方阵场区”的占地面积受“纬度”的影响

“纬度”影响的主要是“影子倍率”。“影子倍率”就是遮挡物形成的影子长度与其高度的比值。一般，在设计时，主要考虑冬至日真太阳时的9:00、15:00时的影子倍率。

在黑龙江、新疆、内蒙等省份的北部高纬度地区，纬度在40°以上，影子倍率＞3；而在广东、广西等纬度低于25°地区，影子倍率大约在1.5以内。因此，在北部地区，前后方阵间距会达到6m以上；而在南方的一些地方，前后方阵间距留2m的检修通道就够了。

因此，“纬度”升高5°，“光伏方阵场区”占地面积大约会增加10%~30%。

二、占地面积的估算

2015年12月2日，(国土资规〔2015〕11号)，附件为各种条件下的占地面积。

第一步，确定光伏方阵的安装方式

固定式、平单轴、斜单轴、双轴跟踪，要选择不同的表格；

第二步，确定光伏组件的转化效率

第三步，确定地形条件系数。

        将查询得到的数值，乘以相应的地形条件系数，就可以估算出某项目的占地面积。

       下表为不同安装方式、不同转化效率在水平面地势下方阵的占地面积。

使用提示：

1、表中的参考面积为光伏方阵区占地面积，不包含升压站、生活区

2、 不同地形下的估算

地形区

特点

使用方法

Ⅰ类
 地形区

地形无明显起伏，地面自然坡度小于或等于3°的平原地区

直接参考表内数值，乘以系数1.0~1.1

Ⅱ类
 地形区

地形起伏不大，地面自然坡度大于3°但小于或等于20°，相对高差在200m以内的微丘地区

表内数值乘以系数1.1~1.3

Ⅲ类
 地形区

地形起伏较大，地面自然坡度大于20°，相对高差在200m以上的重丘或山岭地区

表内数值乘以系数1.3~1.6

重要提示：如果表格看不全，可将屏幕横过来看


表1:最佳倾角固定式1万kW光伏方阵建设用地参考（单位：公顷）

纬度

255Wp

260 Wp

265 Wp

270 Wp

275 Wp

280 Wp

285 Wp

290 Wp

18

10.98

10.68

10.55

10.37

10.20

10.02

9.84

9.66

20

11.45

11.13

11.01

10.82

10.64

10.45

10.27

10.08

25

12.92

12.56

12.42

12.21

12.00

11.79

11.58

11.37

30

14.94

14.53

14.37

14.13

13.88

13.64

13.40

13.16

35

17.89

17.39

17.20

16.91

16.62

16.33

16.04

15.75

40

22.49

21.86

21.62

21.25

20.89

20.53

20.16

19.80

45

30.59

29.74

29.41

28.91

28.41

27.92

27.42

26.93

50

48.37

47.03

46.51

45.72

44.94

44.16

43.37

42.59

 表2:最佳倾角固定式1万kW光伏方阵建设用地参考（单位：亩）

纬度

255Wp

260 Wp

265 Wp

270 Wp

275 Wp

280 Wp

285 Wp

290 Wp

18

164.63

160.23

158.27

155.61

152.94

150.27

147.61

144.94

20

171.77

167.01

165.14

162.36

159.57

156.79

154.01

151.22

25

193.75

188.37

186.28

183.14

180.00

176.86

173.72

170.58

30

224.16

217.94

215.51

211.88

208.25

204.61

200.98

197.34

35

268.30

260.85

257.95

253.61

249.26

244.91

240.56

236.22

40

337.30

327.93

324.29

318.82

313.36

307.89

302.43

296.96

45

458.78

446.04

441.08

433.65

426.22

418.78

411.35

403.91

50

725.62

705.47

697.63

685.87

674.11

662.35

650.59

638.83

 表3:平单轴跟踪1万kW光伏方阵建设用地参考（单位：公顷）

纬度

255Wp

260 Wp

265 Wp

270 Wp

275 Wp

280 Wp

285 Wp

290 Wp

18

13.66

13.30

13.14

12.92

12.69

12.47

12.25

12.03

20

14.00

13.61

13.46

13.23

13.01

12.78

12.55

12.33

25

15.04

14.62

14.46

14.21

13.97

13.73

13.48

13.24

30

16.47

16.01

15.83

15.57

15.30

15.03

14.77

14.50

35

18.55

18.03

17.83

17.53

17.23

16.93

16.63

16.33

40

21.80

21.19

20.96

20.60

20.25

19.90

19.54

19.19

45

27.52

26.75

26.45

26.01

25.56

25.12

24.67

24.23

50

40.08

38.96

38.53

37.88

37.23

36.58

35.93

35.28

表4：平单轴跟踪1万kW光伏方阵建设用地参考（单位：亩）

纬度

255Wp

260 Wp

265 Wp

270 Wp

275 Wp

280 Wp

285 Wp

290 Wp

18

204.97

199.50

197.06

193.74

190.42

187.10

183.78

180.46

20

210.02

204.21

201.91

198.51

195.11

191.71

188.30

184.90

25

225.55

219.29

216.85

213.20

209.54

205.89

202.23

198.58

30

247.03

240.17

237.50

233.49

229.49

225.49

221.49

217.48

35

278.22

270.50

267.49

262.98

258.47

253.96

249.45

244.94

40

326.96

317.88

314.35

309.05

303.75

298.45

293.15

287.85

45

412.75

401.28

396.82

390.14

383.45

376.76

370.07

363.39

50

601.13

584.43

577.94

568.20

558.46

548.72

538.98

529.24

表5：最佳倾角斜单轴跟踪1万kW光伏方阵建设用地参考（单位：公顷）

纬度

255Wp

260 Wp

265 Wp

270 Wp

275 Wp

280 Wp

285 Wp

290 Wp

18

16.73

16.28

16.08

15.81

15.54

15.27

15.00

14.73

20

17.69

17.21

17.01

16.72

16.44

16.15

15.86

15.58

25

20.80

20.22

20.00

19.66

19.32

18.98

18.65

18.31

30

25.37

24.67

24.39

23.98

23.57

23.16

22.75

22.34

35

32.52

31.62

31.27

30.74

30.21

29.68

29.16

28.63

40

44.74

43.50

43.01

42.29

41.56

40.84

40.11

39.39

45

68.73

66.82

66.07

64.96

63.85

62.73

61.62

60.51



表6：最佳倾角斜单轴跟踪1万kW光伏方阵建设用地参考（单位：亩）

纬度

255Wp

260 Wp

265 Wp

270 Wp

275 Wp

280 Wp

285 Wp

290 Wp

18

250.88

244.19

241.20

237.14

233.07

229.01

224.94

220.88

20

265.39

258.08

255.15

250.85

246.55

242.25

237.95

233.65

25

311.97

303.32

299.93

294.88

289.82

284.77

279.72

274.66

30

380.56

370.00

365.88

359.71

353.54

347.38

341.21

335.04

35

487.81

474.26

468.99

461.08

453.18

445.27

437.37

429.46

40

671.07

652.43

645.18

634.30

623.43

612.55

601.68

590.80

45

1030.88

1002.25

991.10

974.40

957.70

940.99

924.29

907.58



表7：双轴跟踪1万kW光伏方阵建设用地参考（单位：公顷）

纬度

255Wp

260 Wp

265 Wp

270 Wp

275 Wp

280 Wp

285 Wp

290 Wp

18

18.23

17.75

17.53

17.23

16.94

16.64

16.35

16.05

20

19.29

18.76

18.54

18.23

17.92

17.60

17.29

16.98

25

22.67

22.04

21.80

21.43

21.06

20.69

20.33

19.96

30

27.65

26.89

26.59

26.14

25.69

25.24

24.80

24.35

35

35.45

34.46

34.08

33.51

32.93

32.36

31.78

31.21

40

48.77

47.41

46.88

46.09

45.30

44.51

43.72

42.93

45

74.91

72.83

72.02

70.81

69.59

68.38

67.17

65.95

 表:8：双轴跟踪1万kW光伏方阵建设用地参考（单位：亩）

纬度

255Wp

260 Wp

265 Wp

270 Wp

275 Wp

280 Wp

285 Wp

290 Wp

18

273.47

266.18

262.92

258.49

254.06

249.63

245.20

240.77

20

289.29

281.33

278.13

273.44

268.75

264.07

259.38

254.69

25

340.06

330.64

326.94

321.43

315.92

310.41

304.90

299.39

30

414.81

403.30

398.81

392.09

385.37

378.65

371.93

365.21

35

531.72

516.96

511.20

502.59

493.97

485.36

476.74

468.13

40

731.48

711.18

703.26

691.41

679.56

667.70

655.85

644.00

45

1123.69

1092.52

1080.34

1062.13

1043.92

1025.71

1007.50

989.29
