前面我们是把底座的曲面造型构建好,但始终还有片体我们需要转换成实体,在转换过程中注意片体的边境是否封闭,要保证边境无公差的情况下缝合就自动转变实体。

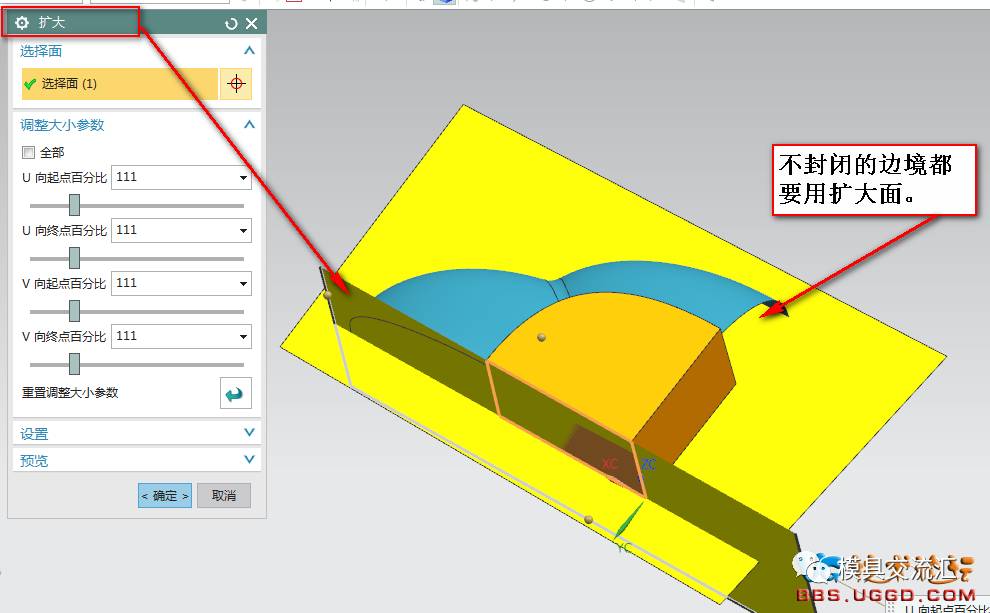

步骤1;在片体的区域要参照着实体的面。通过扩大面功能将未封闭的边境封闭注。 x, F1 v+ l. i/ C, B6 l9 s

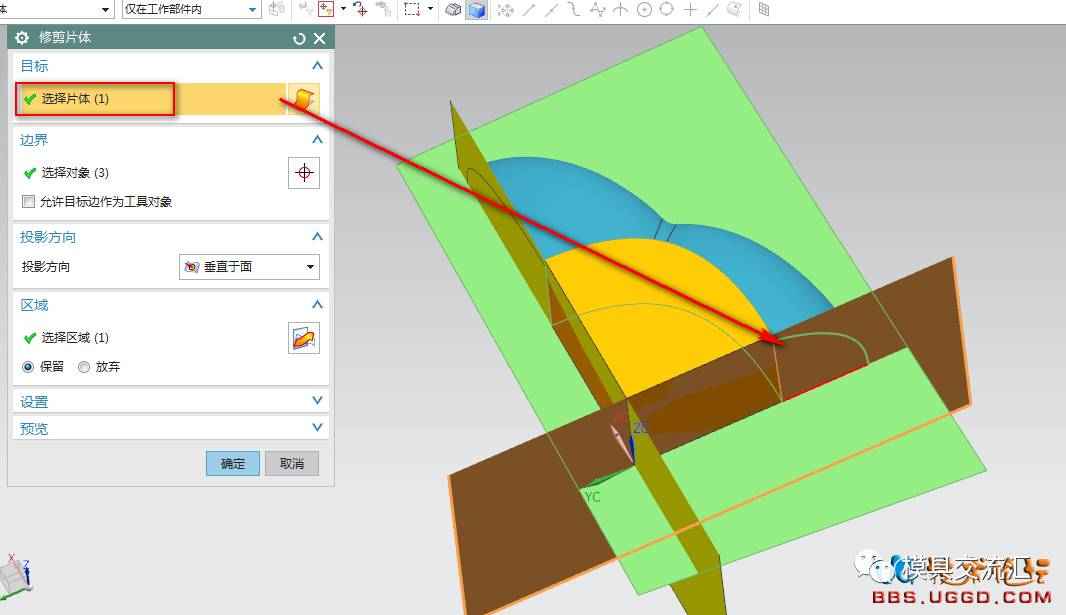

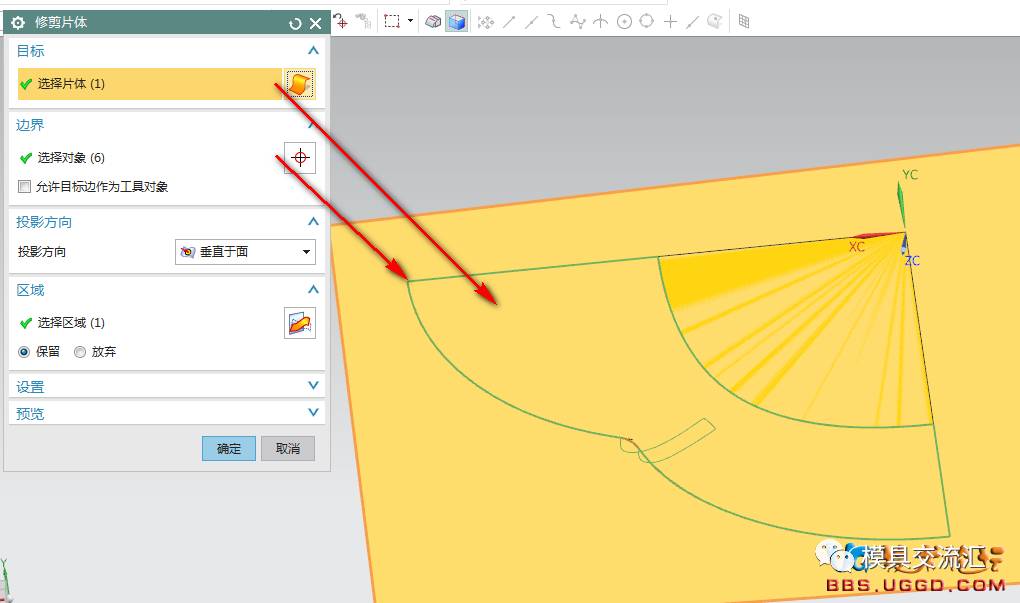

步骤2;另一侧也一样通过扩大面封闭式,然后用修剪片体只保留曲面的边境内部。/ T6 k6 q1 `( v T8 i6 p

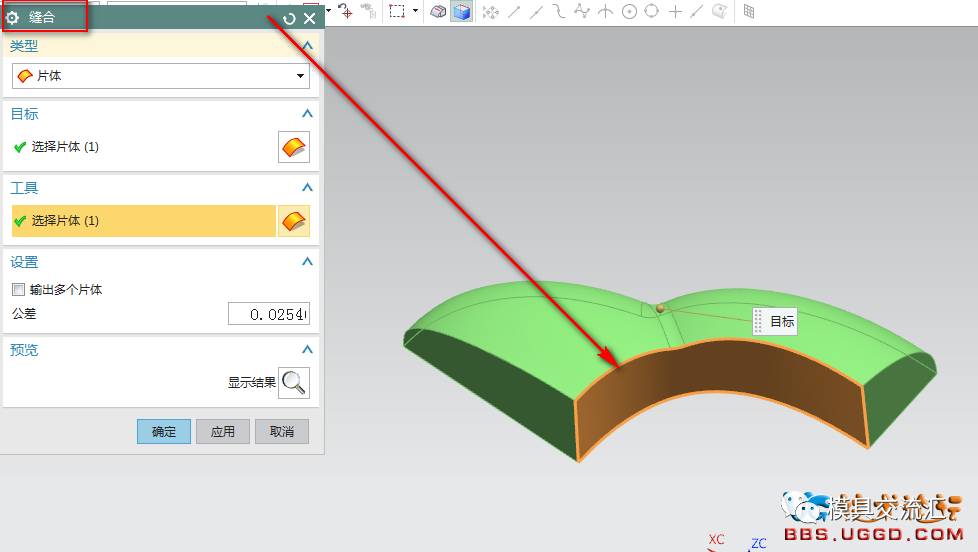

步骤3;还有片体与实体贴合也用扩大面之后再修剪缝合成实体。

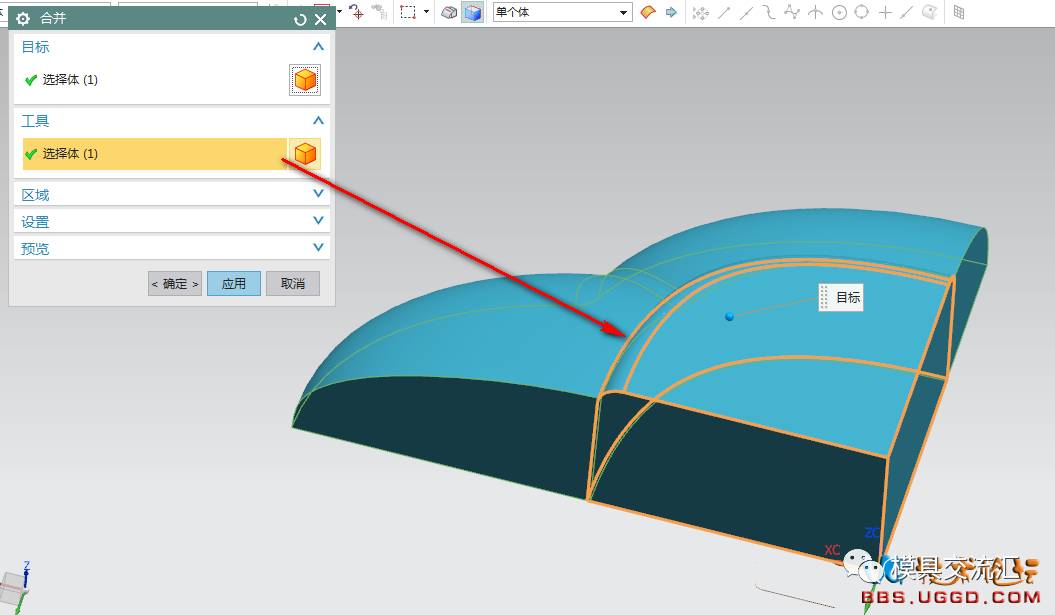

步骤4;两个实体要合并一起,用求和功能。& Q+ w+ P8 p p, H

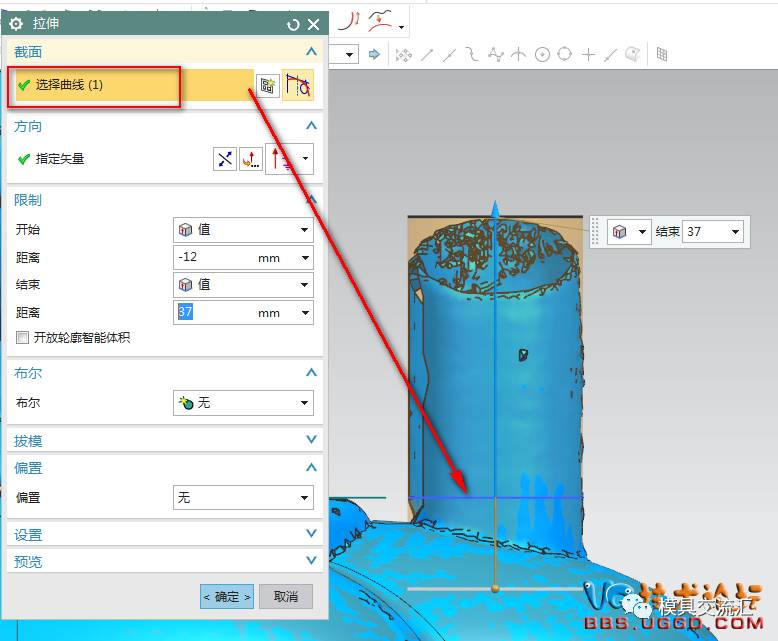

步骤5;底座的区域还有两个位置是插笔,根据了解肯定是圆形所有通过拉伸功能。8 c6 ~$ H+ @4 n6 U

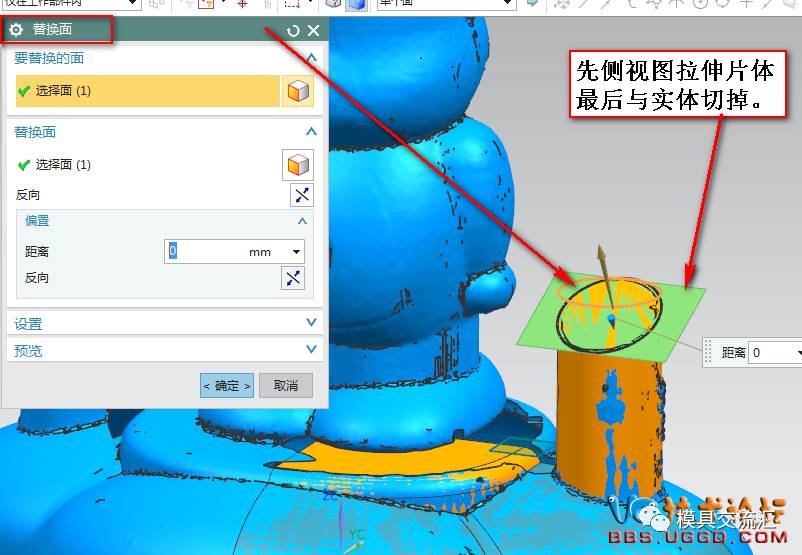

步骤6;然后从侧视图拉伸带角度的平面,最后通过替换功能。% t" n0 ]3 i7 S+ w' n
e* o3 \! s: _/ d1 _( F: C. N

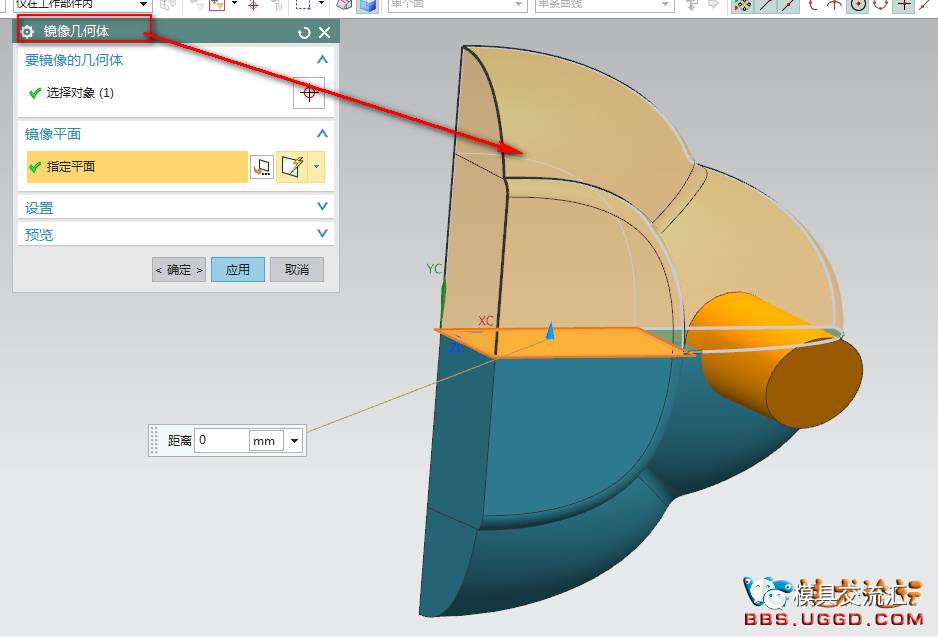

步骤7;四分之一对称的产品只需要做好一份,最终镜像体
